Z型斗式提升机

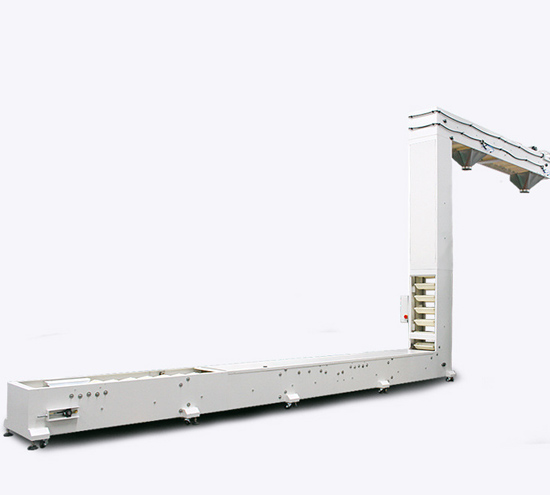

产品介绍

Z型斗式提升机外形为“Z”字型，可以水平-垂直-水平输送粉末、颗粒及黏性物料，可以单点或多点卸料，其料斗材质可根据输送物料选择碳钢、不锈钢或塑料材质，机壳可采用碳钢、镀锌板或不锈钢框架。

应用范围

Z型斗式提升机可应用于食品业，膨化食品业，饲料行业，糖果行业，干鲜果品业，保健食品业，粮食精加工处理业，化工医药业，五金电料业，军工制造业等，适合输送粉末和颗粒物料，也可输送非黏性物料，如：粮食、饲料、水泥、碎矿石等。

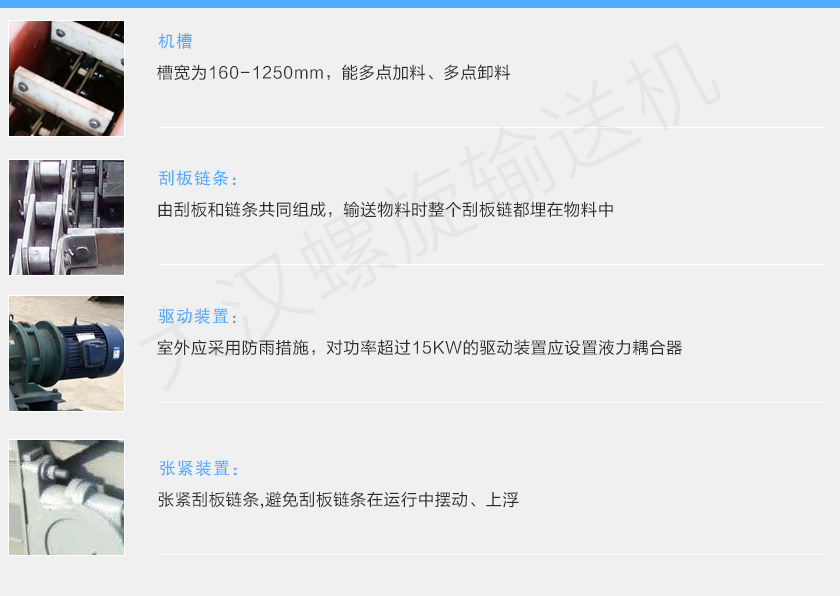

细节结构

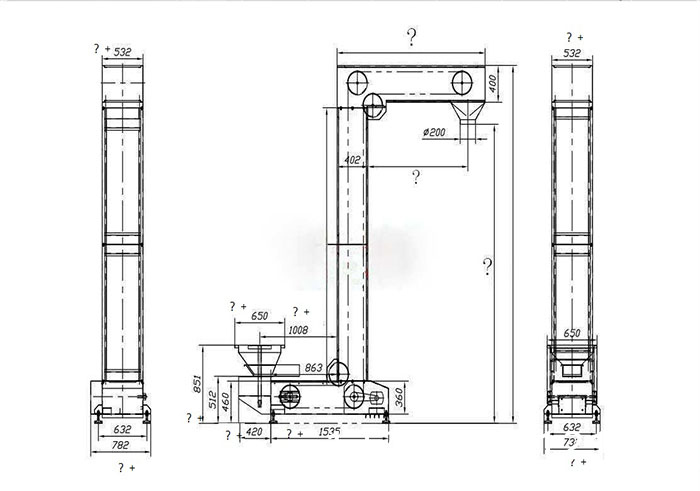

Z型斗式提升机主要由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）等部分组成。

用户可选配置：

机箱：半封闭机箱—防尘机箱—气密机箱—不锈钢机箱—碳钢喷涂机箱。

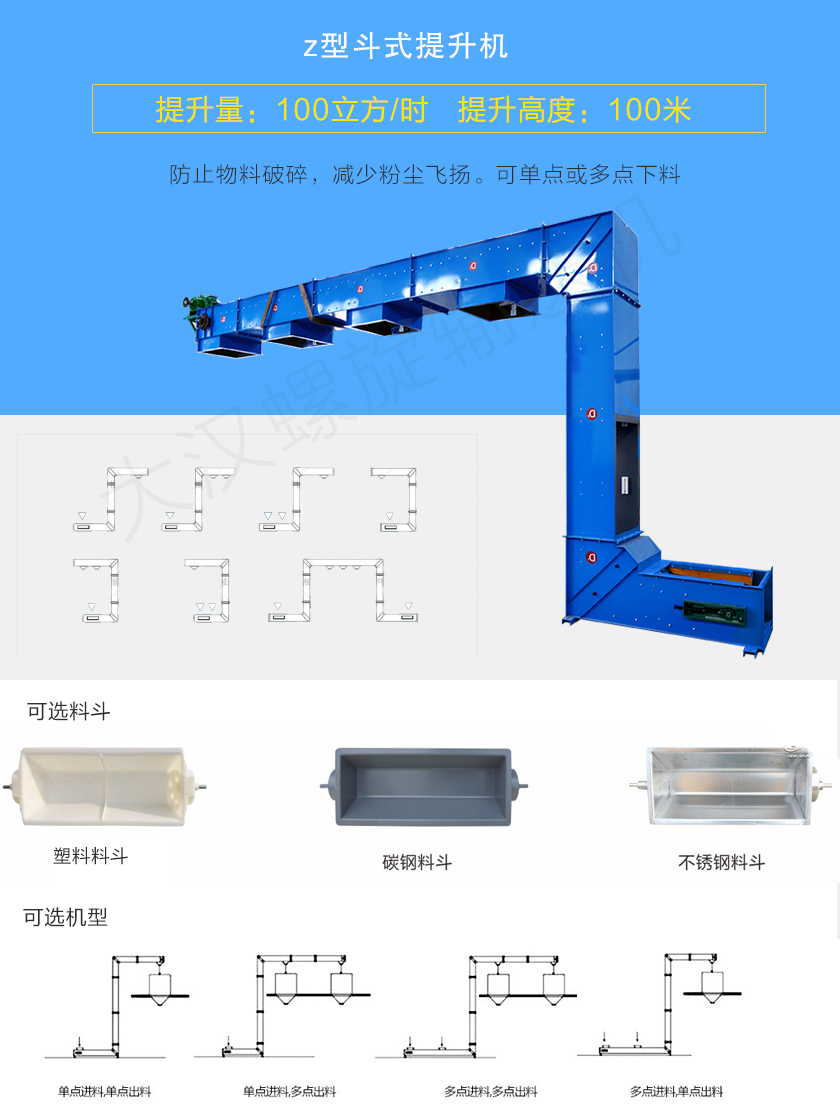

料斗：不锈钢料斗—碳钢料斗—食品朔料料斗。

驱动：防爆减速机，普通减速机。

链轮：合金钢链轮—不锈钢链轮。

链条：合金钢链条—不锈钢链条。

控制：手动启动停止，自动启动停止，变频控制。

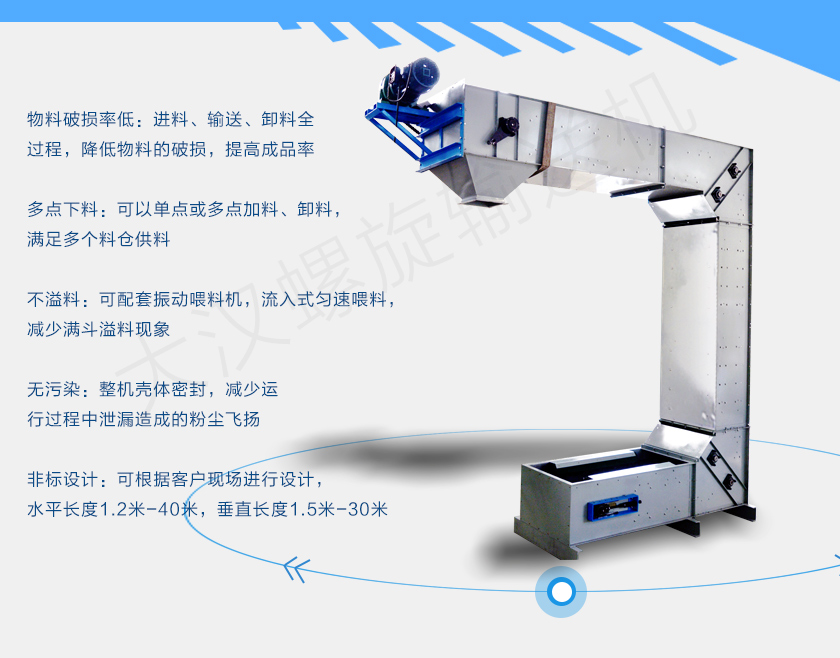

特点优势

1、每小时输送量可以达到100立方/时，可以提升100米；

2、单点或多点卸料，可以用于输送粉末、颗粒及块状物料；

3、全封闭结构，可减少粉尘飞扬现象，减少污染;

4、设备材质可根据使用需求的不同选用碳钢喷塑、304不锈钢、316L不锈钢等材质，料斗材质有改性塑料料斗、碳钢料斗、不锈钢料斗可选。

工作原理

Z型斗式提升机料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

技术参数

型号 基本参数		CHZD-3	CHZD-6	CHZD-10	CHZD-15	CHZD-20	CHZD-25	CHZD-30	CHZD-35
输送量	100%（m³/h）	6	15	22	30	45	56	68	80
	75%（m³/h）	4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容（L）	3	6	10	15	20	25	30	35
	斗宽（mm）	370	470	870	500	560	690	815	940
	斗距（mm）	228.6				330
链条	节距（mm）	38.1				66
	条数	—	2
	单条链条破断载荷(kN)（最小值）	37.6				90
链轮	齿数	—	26			22
	节圆直径（mm）	316.09				463.76
料斗运行速度（m/s）		≤0.3				≤0.25
传动轴转速（r/min）		≤0.3
最大提升高度（m）		≤45
最大水平输送距离（m）		≤100
总功率（kW）		0.75～22	1.1～22		2.2～22		5.5～22、5.5～30

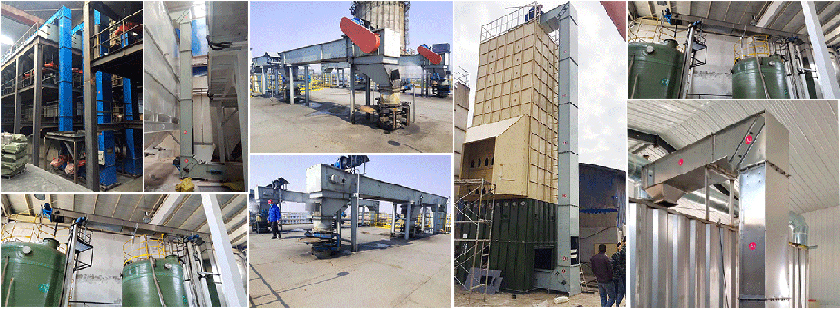

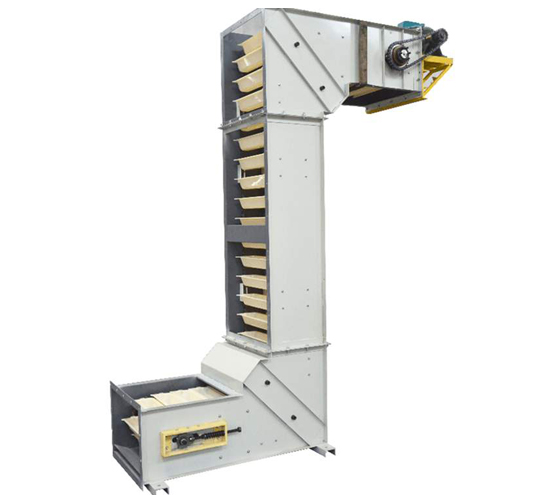

图片展示
